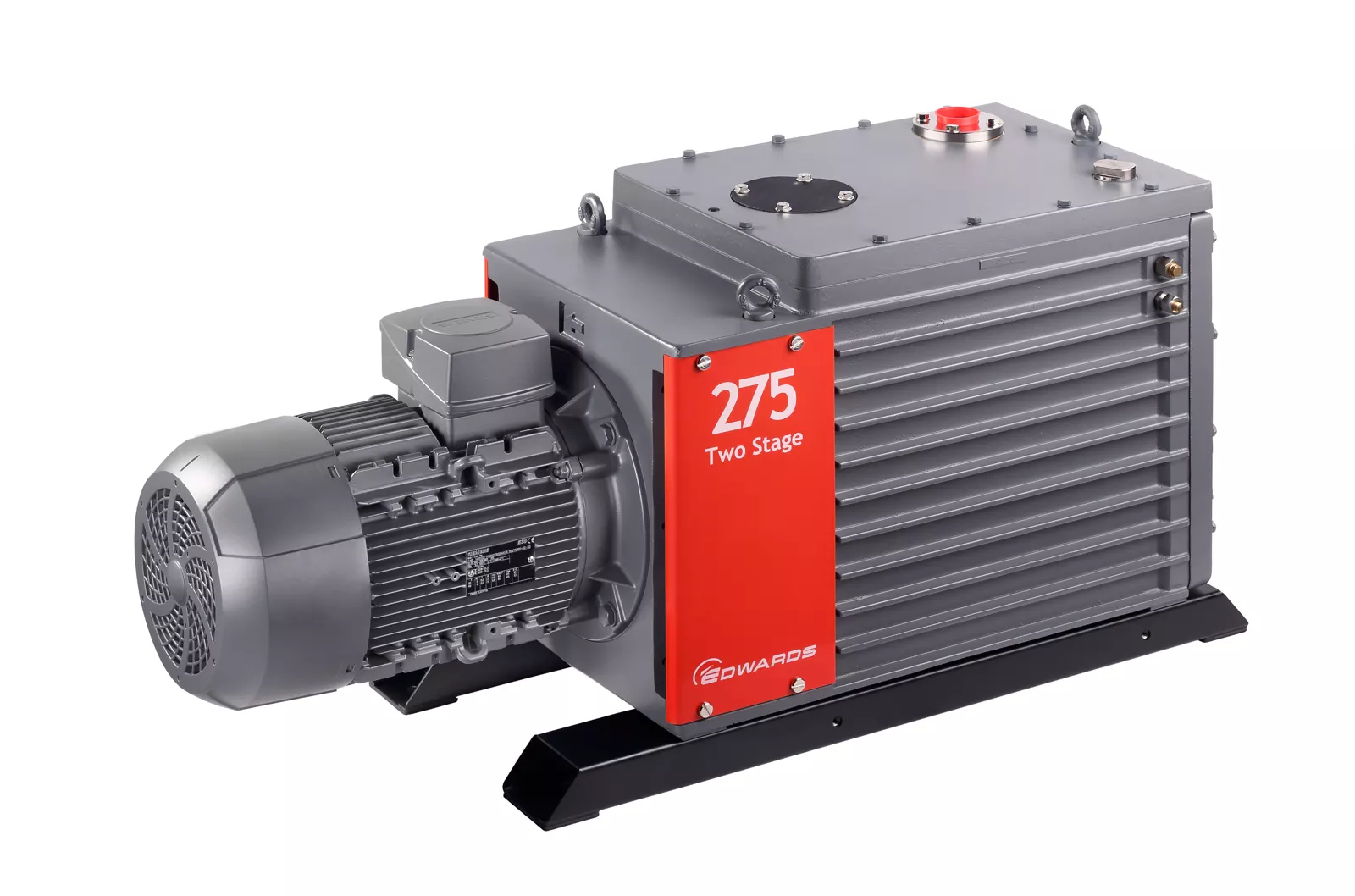

Pompes à Vide à palettes lubrifiées EDWARDS biétagées E2M 40-275

Pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275

Les pompes à Vide à palettes lubrifiées biétagées EDWARDS E2M 40-275 sont conçues pour les applications industrielles exigeantes nécessitant un Vide poussé, des vitesses de pompage élevées et une grande fiabilité de fonctionnement.

La gamme couvre des vitesses de pompage de 37 à 255 m³/h à 50 Hz, avec une pression limite totale pouvant atteindre 3 × 10⁻³ mbar sans lest d'air. Sa conception bi-étagée et son circuit de lubrification forcée permettent de maintenir des performances de Vide stables dans des conditions d'exploitation industrielles.

Les pompes E2M disposent notamment d'un lest d'air réglable, d'un filtre à poussières intégré et d'une connexion pour gaz de purge. Le système de distribution d'huile assure une alimentation constante de l'étage de Vide pendant le fonctionnement, tandis qu'un filtre à huile intégré contribue à protéger le mécanisme contre les contaminations solides.

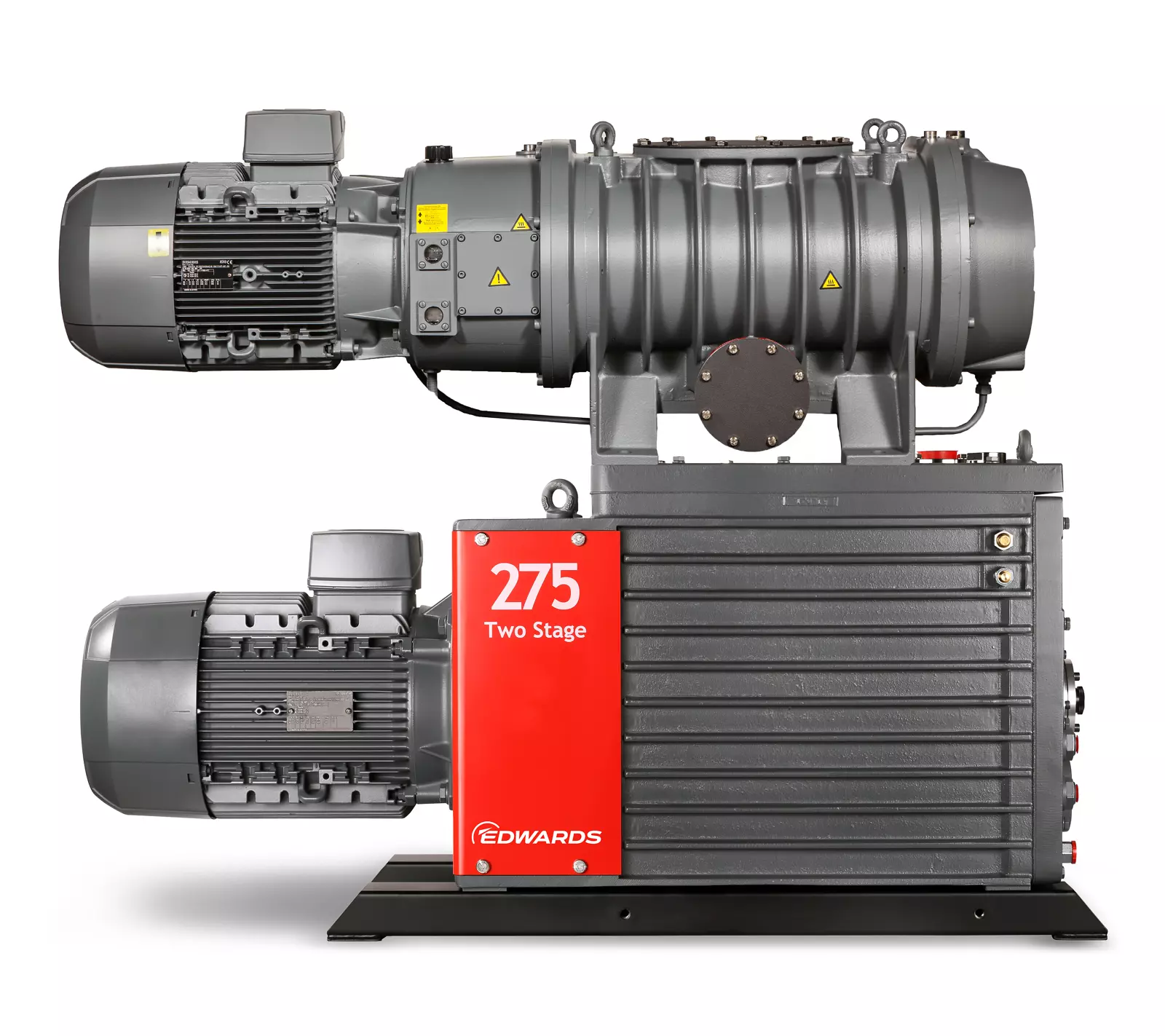

La gamme peut également être associée à un surpresseur de Vide EDWARDS EH lorsque l'application nécessite d'augmenter la vitesse de pompage et d'améliorer les performances à basse pression.

Variantes	Particularités
HC	Version standard fonctionnant avec une huile hydrocarbonée.
FX	Version préparée pour le pompage de mélanges contenant une concentration d’oxygène supérieure à 21 %.
AZ	Version spécifique sans métaux jaunes, compatible avec les azotures.
EX	Version certifiée ATEX pour une utilisation dans et avec des atmosphères explosives.

Performances principales des pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275

(indicative data, adaptable according to configuration)

‍

Caractéristiques	Pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275
Débit maximal	De 37 à 255 m³/h à 50 Hz De 44 à 306 m³/h à 60 Hz
Pression ultime	3 × 10⁻³ mbar sans lest d’air
Technologie	Pompe à Vide à palettes lubrifiées biétagée selon modèle
Lubrification	Lubrification forcée par huile
Connectique à l’aspiration	De DN 40 à DN 63
Connectique au refoulement	De DN 25 à DN 40
Puissance moteur	De 1,1 kW à 8,5 kW
Poids	De 75 kg à 216 kg
Alimentation électrique	Moteur 50/60 Hz
Niveau sonore à 50 Hz	De 65 à 75 dB(A)
Pression limite sans lest d’air	Jusqu’à 3 × 10⁻³ mbar
Pression limite avec lest d’air	Jusqu’à 5 × 10⁻³ mbar

‍

Les atouts clés pour vos procédés des pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275

Vide poussé et stable, avec une pression limite totale jusqu'à 3 × 10⁻³ mbar sans lest d'air.
Conception industrielle robuste, éprouvée pour les applications exigeantes.
Lubrification forcée, assurant le fonctionnement du mécanisme quelle que soit la pression d'entrée.
Lest d'air réglable, permettant d'adapter le fonctionnement aux contraintes du procédé.
Protection contre les contaminations, grâce au filtre à huile intégré et à la possibilité d'ajouter une filtration externe.
Limitation des remontées d'huile grâce à une vanne d'isolement à l'aspiration.
Versions spécifiques HC, FX, AZ et EX pour répondre à différents environnements et procédés industriels.

Request a quote DOWNLOAD THE SHEET

Applications typiques des pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275

Revêtement et dépôt sous Vide.

Les pompes E2M 40-275 peuvent être utilisées dans les procédés de revêtement sous Vide, nécessitant des vitesses de pompage élevées et une pression basse et stable.

Lyophilisation pharmaceutique.

La gamme convient aux procédés de lyophilisation pharmaceutique. Edwards recommande notamment la variante AZ lorsque la compatibilité avec les azotures est nécessaire.

Traitements plasma.

Les pompes peuvent être intégrées aux procédés de traitement plasma. Pour les applications utilisant des mélanges riches en oxygène, Edwards prévoit la variante FX préparée PFPE.

Caloducs et procédés sous Vide.

Les pompes E2M peuvent être utilisées dans la fabrication et le traitement des caloducs (heat pipes) nécessitant des conditions de Vide maîtrisées.

Traitements thermiques.

La gamme répond également aux besoins des procédés de traitement thermique sous Vide, grâce à ses performances à basse pression et à sa conception industrielle.

Industrie chimique et procédés sensibles.

Les versions adaptées permettent l'utilisation des E2M dans certains procédés de l'industrie chimique. Edwards prévoit notamment la variante EX certifiée ATEX pour les applications nécessitant une utilisation dans et avec des atmosphères explosives.

Pourquoi choisir GEFI pour vos pompes à Vide à palettes lubrifiées EDWARDS E2M 40-275

Chez GEFI, nous mettons notre expertise du Vide industriel au service de vos projets pour vous accompagner dans le choix de la pompe à Vide EDWARDS E2M adaptée à votre procédé et à vos conditions d'exploitation. Nous vous proposons :

Une expertise technique dans les technologies de Vide et les procédés industriels. Un accompagnement personnalisé pour dimensionner la pompe selon le débit et le niveau de Vide recherchés.

Une aide au choix de la variante HC, FX, AZ ou EX en fonction des gaz pompés et de l'environnement d'installation. Des conseils sur les accessoires et la filtration nécessaires à la protection de la pompe et du procédé.

L'étude de solutions associant pompe E2M et surpresseur EH lorsque des performances de pompage supérieures sont nécessaires. Un interlocuteur unique, de la définition du besoin jusqu'à l'intégration de la solution de Vide.

Besoin d'une pompe à Vide à palettes lubrifiées bi-étagées EDWARDS E2M 40-275 ou d'un conseil technique ? Contactez l'équipe GEFI pour sélectionner le modèle et la variante adaptés à votre application.
