Dans l’industrie, les pompes à Vide jouent un rôle essentiel dans de nombreux procédés de production, de manutention et de transformation. Elles permettent de créer une dépression afin d’aspirer, transporter, maintenir ou conditionner différents matériaux, gaz ou produits industriels.
Le Vide industriel est aujourd’hui utilisé dans de nombreux secteurs comme l’agroalimentaire, la plasturgie, la chimie, le médical, le bois, la métallurgie ou encore les systèmes pneumatiques.
Selon les applications, plusieurs technologies de pompes à Vide peuvent être utilisées : pompes à membrane, pompes à vis, dépresseurs volumétriques, pompes à becs, soufflantes, pompes à piston compactes, pompes à pistons lubrifiés, pompes à palettes sèches, pompes à Vide Roots / Booster, pompes à Vide à anneau liquide, pompes à palettes lubrifiées.
Distributeur et intégrateur de solutions de Vide industriel, GEFI accompagne depuis de nombreuses années des industriels issus de secteurs variés tels que la plasturgie, l'agroalimentaire, le bois, la chimie, le traitement des gaz et le transport pneumatique. Cette expérience de terrain permet à nos équipes d'aider les industriels à choisir la technologie la plus adaptée à leurs contraintes de production.
Comprendre le fonctionnement d'une pompe à Vide est une étape essentielle pour sélectionner un équipement performant, fiable et économiquement pertinent.
Table des matières
Une pompe à Vide industriel est un équipement destiné à extraire l'air ou les gaz présents dans un volume fermé afin d'abaisser la pression à l'intérieur de celui-ci.
Contrairement à une idée largement répandue, une pompe à Vide ne crée pas le Vide. Elle retire progressivement les molécules d'air contenues dans un système jusqu'à atteindre le niveau de Vide souhaité.
Plus la quantité de gaz présente dans le système diminue, plus la pression baisse.
Ce phénomène physique est utilisé dans des milliers d'applications industrielles. Certaines nécessitent simplement une légère dépression alors que d'autres exigent des niveaux de Vide beaucoup plus importants.
Le Vide industriel peut être utilisé pour maintenir des pièces par aspiration, transporter des produits en vrac, conditionner des produits alimentaires, sécher certains matériaux, récupérer ou transférer des gaz , améliorer certains procédés chimiques.
Le choix d'une pompe à Vide dépendra toujours de l'application concernée, du niveau de Vide recherché et des contraintes d'exploitation.
Exemple avec une pompe à Vide à palettes lubrifiées: “Ajouter le schéma fonctionnel”
Même si les technologies sont nombreuses, la plupart des pompes à Vide reposent sur des éléments mécaniques similaires.
Le corps de pompe constitue la structure principale de l'équipement. Il garantit la rigidité de l'ensemble ainsi que l'étanchéité nécessaire au bon fonctionnement du système.
Le rotor représente l'élément mobile central. Sa rotation permet de créer les variations de volume indispensables à l'aspiration puis à la compression des gaz.
Selon les technologies utilisées, ce rotor peut être associé à des palettes, des vis, des becs, des pistons ou encore des lobes.
La filtration joue également un rôle essentiel. Elle protège les composants internes contre les poussières et contaminants susceptibles de dégrader les performances ou d'accélérer l'usure.
Sur les pompes lubrifiées, l'huile participe au refroidissement, à la lubrification et à l'étanchéité interne du système.
Enfin, le moteur et les systèmes de refroidissement permettent un fonctionnement fiable même dans les environnements industriels les plus exigeants.
Toutes les pompes à Vide reposent sur un même principe physique : retirer progressivement les molécules de gaz présentes dans un volume fermé afin d'en diminuer la pression.
Lorsque la pompe démarre, elle aspire l'air contenu dans le système.
Cet air est ensuite transféré dans la chambre de compression où son volume est réduit.
Enfin, il est rejeté vers l'extérieur.
Le cycle de fonctionnement comprend donc trois étapes principales :
1. Aspiration des gaz.
2. Compression interne.
3. Refoulement vers l'extérieur.
Ce cycle se répète en permanence jusqu'à atteindre le niveau de Vide recherché.
La diminution de pression à l'intérieur du système crée une différence de pression avec l'atmosphère extérieure.
C'est précisément cette différence qui permet à une ventouse de maintenir une charge, à un système pneumatique de transporter un produit ou à une machine de thermoformage de plaquer une matière contre un moule.

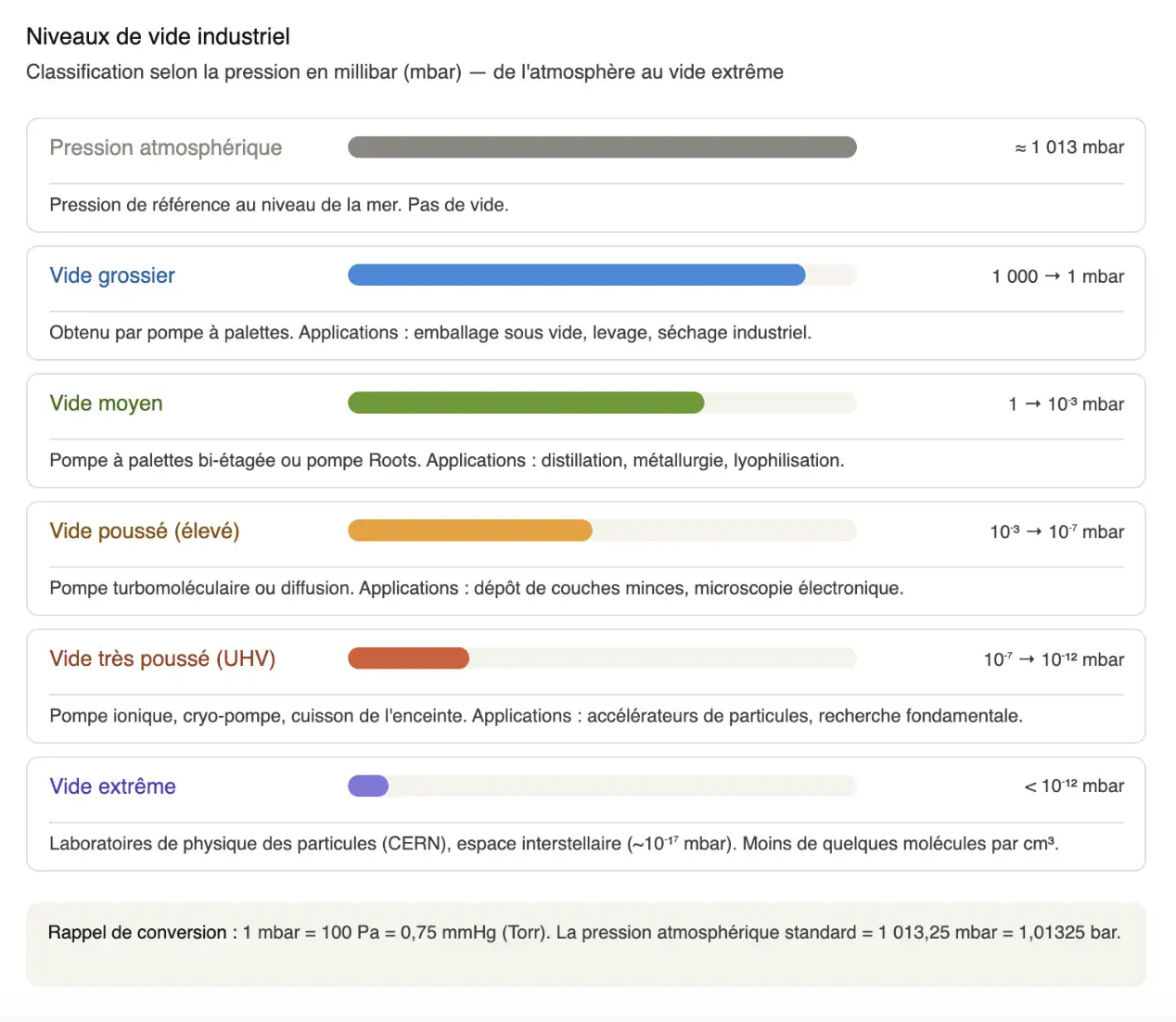

Le Vide peut être exprimé selon plusieurs unités.
Les plus courantes dans l'industrie sont le mbar absolu (mbara), le Pascal (Pa), le Torr, le pourcentage de Vide.
Dans la pratique industrielle, le mbar absolu (mbara) reste la référence la plus utilisée.
Il est important de comprendre qu'une faible valeur de pression correspond à un Vide élevé.
Exemples :
· Pression atmosphérique : environ 1 013 mbar absolu.
· Vide à 100 mbar absolu.
· Vide à 1 mbar absolu.
Plus la pression résiduelle diminue, plus le niveau de Vide augmente.
Toutes les applications industrielles ne nécessitent pas le même niveau de Vide.
Le Vide primaire représente la majorité des besoins industriels. On le retrouve notamment dans le conditionnement, la manutention, le thermoformage ou le transport pneumatique.
Le Vide moyen concerne des applications nécessitant des performances plus élevées.
Le Vide poussé est généralement réservé à certaines applications spécialisées dans l'industrie, la recherche ou les laboratoires.
Sur le terrain, nous constatons régulièrement qu'un projet ne doit pas être dimensionné uniquement sur le niveau de Vide recherché.
Le débit nécessaire est souvent tout aussi important.
Une pompe capable d'atteindre un excellent niveau de Vide peut s'avérer inadaptée si elle ne fournit pas le débit requis par le procédé industriel.
Il n'existe pas une technologie unique capable de répondre à l'ensemble des applications industrielles. Chaque principe de fonctionnement possède ses avantages, ses limites et ses domaines d'utilisation privilégiés.
Le choix de la bonne technologie dépend toujours du procédé, du niveau de Vide recherché, du débit nécessaire, des conditions d'exploitation et des contraintes de maintenance.
Les pompes à palettes lubrifiées figurent parmi les technologies les plus répandues dans l'industrie.
Leur fonctionnement repose sur un rotor excentré équipé de palettes mobiles qui coulissent à l'intérieur d'un stator. Lors de la rotation, les volumes varient et permettent l'aspiration puis la compression des gaz.
L'huile assure plusieurs fonctions essentielles : lubrification, refroidissement, étanchéité, protection mécanique.
Cette technologie est particulièrement appréciée pour sa robustesse, sa simplicité de fonctionnement et son excellent rapport coût-performance.
On la retrouve fréquemment dans l'emballage, l'agroalimentaire, la plasturgie, les réseaux de Vide centralisés.
Liens interne à ajouter : Gammes DVP, LEYBOLD et Série A, K et UV Pneumofore
Les pompes sèches fonctionnent sans huile dans la chambre de compression.
Cette caractéristique permet d'éviter les risques de contamination et simplifie certaines opérations de maintenance.
Elles sont particulièrement adaptées aux applications où la pureté du procédé constitue un critère important.
On les retrouve notamment dans l'industrie pharmaceutique, l'électronique, les applications nécessitant un Vide propre.
Liens internes à ajouter : Gammes DVP, PVR
Les pompes à anneau liquide utilisent un liquide de service pour créer une étanchéité dynamique à l'intérieur de la pompe.
Cette conception leur permet de supporter des gaz humides, des vapeurs ou des fluides difficiles à traiter avec d'autres technologies.
Elles sont particulièrement adaptées lorsque les conditions de fonctionnement sont sévères ou lorsque le procédé génère beaucoup d'humidité.
On les rencontre régulièrement dans la chimie, l'industrie papetière, le traitement des gaz.
Les fabricants proposent plusieurs familles de pompes à Vide à anneau liquide afin de répondre aux différents besoins de l'industrie. Parmi les séries couramment utilisées figurent notamment les modèle TRAVAINI, TRHE, TRHB, TRHC, TRHA, TRSE, TRSC, TRSB, TRSA, TRVX, TRVA et TRVB, couvrant un large éventail d'applications, de débits et de conditions de fonctionnement.
Les technologies à vis et à becs séduisent de plus en plus les industriels recherchant une solution performante sur le plan énergétique.
Ces pompes fonctionnent sans contact mécanique direct entre les éléments mobiles, ce qui limite l'usure et réduit les besoins de maintenance.
Elles offrent généralement une bonne efficacité énergétique, une grande fiabilité, des intervalles de maintenance espacés, un fonctionnement continu adapté aux environnements industriels.

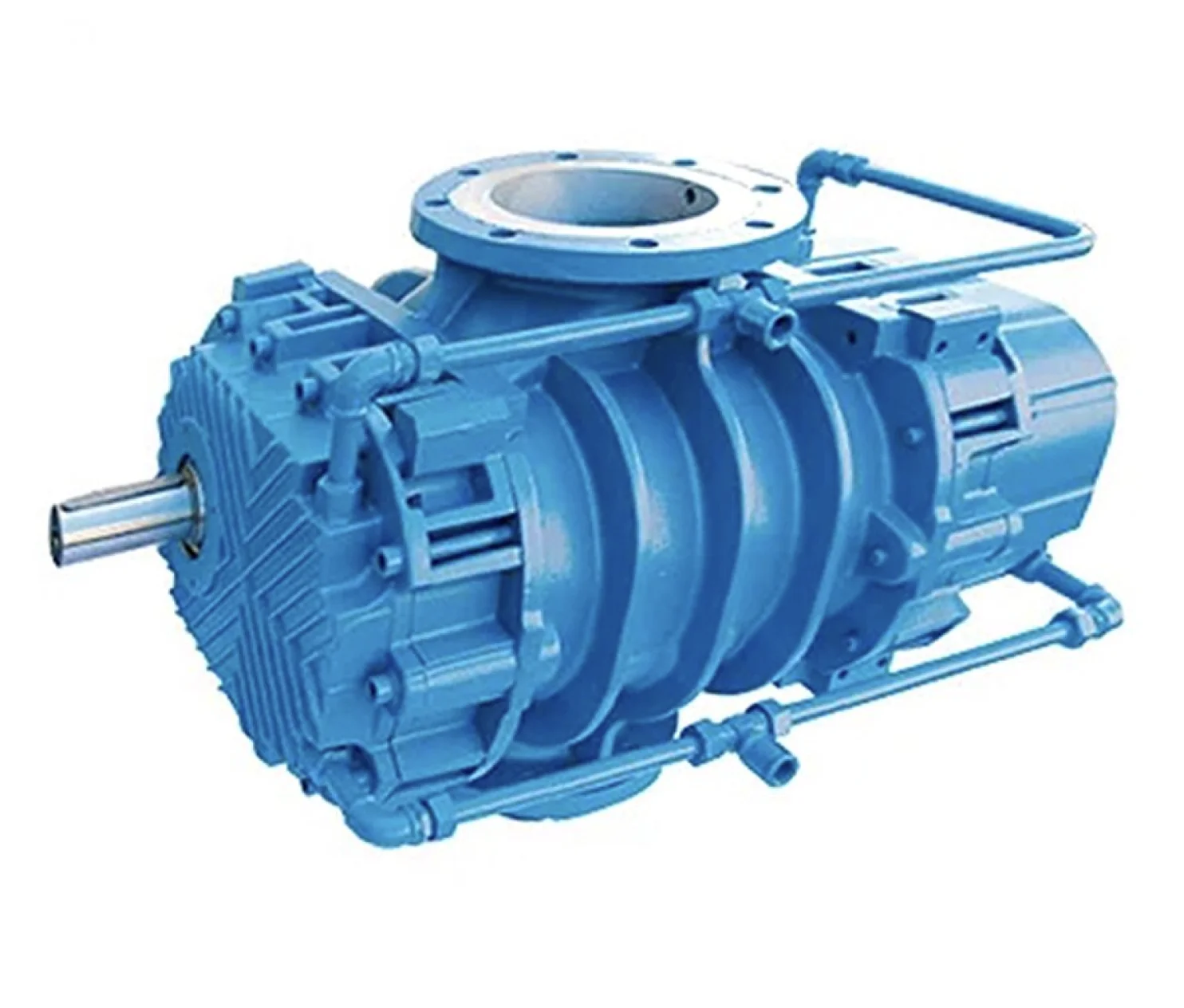

Les surpresseurs Roots, également appelés boosters, ne sont généralement pas utilisés seuls.
Ils viennent compléter une pompe primaire afin d'augmenter significativement les débits de pompage ou d'améliorer les performances globales de l'installation.
Ils sont particulièrement présents dans les réseaux de Vide centralisés, les installations à fort débit, le transport pneumatique.
Liens internes à ajouter : MD Kinney et Pedro Gil
Le Vide est aujourd'hui présent dans la plupart des secteurs industriels. Chaque application possède ses propres contraintes et nécessite souvent une approche spécifique.
Dans le domaine de la plasturgie, le Vide joue un rôle essentiel dans les procédés de thermoformage.
La matière plastique est chauffée puis plaquée contre un moule grâce à la dépression générée par la pompe à Vide.
La qualité du Vide influence directement la précision des pièces, le temps de cycle, la qualité de finition.
Dans l'industrie agroalimentaire, le Vide est utilisé pour le conditionnement, le transport pneumatique d'ingrédients, le séchage ou encore certaines opérations de manutention.
Le niveau de Vide doit être parfaitement maîtrisé afin de garantir la qualité des produits et la continuité de production. La fiabilité des équipements constitue souvent un critère déterminant dans ce secteur.
Le transport pneumatique permet de déplacer poudres, granulés ou produits vrac à travers des canalisations grâce à une différence de pression.
Dans ce type d'installation, le débit disponible est souvent aussi important que le niveau de Vide lui-même.
Un mauvais dimensionnement peut entraîner des pertes de charge, des blocages, une baisse de productivité, une surconsommation énergétique.
Chez GEFI, nous rencontrons régulièrement ce type de problématique lors de projets d'extension ou de modernisation d'installations existantes.
Le Vide est également utilisé pour manipuler des charges grâce à des systèmes de préhension par ventouses.
Cette technologie permet de déplacer des tôles, des panneaux, des cartons, des pièces industrielles.
Les systèmes de manutention par le Vide contribuent à améliorer la productivité tout en réduisant les risques liés à la manutention manuelle.
Dans les industries chimiques et les procédés de traitement des gaz, le Vide intervient dans de nombreuses opérations : dégazage, évaporation, distillation, récupération de gaz, transfert de fluides.
Les contraintes sont souvent importantes en raison de la présence de gaz humides, corrosifs ou chargés.
Le choix de la technologie devient alors particulièrement stratégique.
Besoin d'aide pour identifier la technologie adaptée à votre procédé ?
Chaque application industrielle possède ses propres contraintes de fonctionnement. Les équipes GEFI peuvent réaliser une étude technique afin d'identifier la solution la plus adaptée à votre besoin et aux performances attendues.
Le choix d'une pompe à Vide ne peut pas se limiter à la lecture d'une fiche technique ou à la comparaison de quelques caractéristiques.
Sur le terrain, les équipes GEFI constatent régulièrement que deux installations présentant des niveaux de Vide similaires peuvent nécessiter des technologies totalement différentes.
Pour sélectionner une solution adaptée, plusieurs critères doivent être étudiés simultanément.
Le niveau de Vide constitue naturellement le premier élément à analyser.
Certaines applications nécessitent simplement une légère dépression tandis que d'autres demandent un Vide beaucoup plus poussé.
L'objectif est de trouver le bon équilibre entre performance technique et coût d'exploitation.
Un niveau de Vide inutilement élevé peut entraîner un surdimensionnement de l'installation et une consommation énergétique excessive.
Le débit représente la quantité de gaz que la pompe doit être capable d'évacuer dans un temps donné.
Ce critère est souvent sous-estimé lors des premières études.
Pourtant, une pompe capable d'atteindre le niveau de Vide souhaité peut s'avérer insuffisante si son débit ne répond pas aux besoins du procédé.
Dans les applications de transport pneumatique ou les réseaux de Vide centralisés, le débit constitue souvent le facteur déterminant.
Tous les gaz ne présentent pas les mêmes contraintes.
Gaz humides, vapeurs, poussières, solvants ou gaz corrosifs peuvent influencer directement le choix de la technologie.
Certaines pompes supportent parfaitement les environnements difficiles tandis que d'autres nécessitent des protections spécifiques.
Une bonne connaissance du procédé est donc indispensable avant toute sélection d'équipement.
Une installation utilisée ponctuellement n'aura pas les mêmes contraintes qu'un système fonctionnant 24h/24 et 7j/7.
La durée d'utilisation, les cycles de production et les conditions d'exploitation doivent être pris en compte dès la phase d'étude.
L'énergie représente une part importante du coût global d'exploitation d'un système de Vide.
Aujourd'hui, de nombreux industriels recherchent des solutions permettant de réduire leur consommation électrique tout en conservant le même niveau de performance.
Le choix de la technologie peut avoir un impact significatif sur les coûts d'exploitation à long terme. L'ajout d'un variateur de vitesse / de fréquence est aussi un point déterminant.
Conseil GEFI :
Une pompe à Vide performante n'est pas forcément la plus puissante.
C'est avant tout celle qui répond précisément aux besoins réels de l'installation et qui s'intègre parfaitement au procédé industriel.
Dans de nombreuses usines, les systèmes de Vide fonctionnent depuis plusieurs années sans avoir fait l'objet d'une analyse approfondie.
Pourtant, les gains potentiels sont souvent importants.
Une installation mal dimensionnée, vieillissante ou présentant des fuites peut entraîner une surconsommation électrique, une baisse de performance, une usure prématurée des équipements, des coûts de maintenance plus élevés, des arrêts de production.
Les actions d'optimisation peuvent porter sur plusieurs axes :
· Remplacement d'équipements anciens.
· Amélioration de la régulation.
· Recherche de fuites.
· Modernisation de la technologie utilisée.
Dans certains cas, l'optimisation énergétique permet de financer une partie importante de l'investissement grâce aux économies réalisées.
Choisir une pompe à Vide ne consiste pas simplement à sélectionner une référence dans un catalogue.
Chaque application possède ses propres contraintes de fonctionnement, de maintenance, de performance et de consommation énergétique.
L'enjeu consiste à comprendre le procédé dans son ensemble afin de proposer une solution cohérente, fiable et durable.
C'est précisément l'approche développée par GEFI. Nous sommes des intégrateurs et apporteurs de solutions.
Nos équipes accompagnent les industriels dans :
· L'analyse des besoins.
· Le dimensionnement des équipements.
· Le choix des technologies.
· L'optimisation énergétique.
· L'amélioration des installations existantes.
Cette approche globale permet d'apporter des solutions adaptées aux réalités du terrain et non uniquement aux données théoriques.
GEFI s'appuie sur des fabricants reconnus dans le domaine du Vide industriel tels que DVP Vacuum Technology, MD-Kinney, Pneumofore, Lutos, Pedro Gil, FPZ, Leybold.
Cette diversité de solutions nous permet d'orienter nos clients vers la technologie la plus pertinente en fonction de leurs contraintes spécifiques.
L'expertise du terrain avant tout.
Chaque projet industriel est unique.
Une installation performante sur un site peut s'avérer totalement inadaptée sur un autre.
L'expérience acquise auprès d'industriels issus de secteurs variés constitue un élément essentiel pour sécuriser les choix techniques et garantir les performances attendues.
C'est cette approche pragmatique qui guide les recommandations de GEFI.
Une pompe à Vide permet d'extraire l'air ou les gaz présents dans un système afin de créer une dépression utilisée dans de nombreux procédés industriels.
Oui. De nombreuses pompes industrielles sont conçues pour fonctionner 24h/24 et 7j/7 lorsqu'elles sont correctement dimensionnées et entretenues.
La consommation dépend principalement de la technologie utilisée, du dimensionnement de l'installation et de son état général. Une installation optimisée permet souvent de réduire significativement les consommations électriques.
Une pompe lubrifiée utilise de l'huile pour assurer l'étanchéité, le refroidissement et la lubrification.
Une pompe sèche fonctionne sans huile dans la chambre de compression.
Le choix dépend du niveau de Vide recherché, du débit nécessaire, de la nature des gaz aspirés, des contraintes de maintenance et des objectifs énergétiques.
Le remplacement peut être envisagé lorsque les performances diminuent, que les coûts de maintenance augmentent ou lorsqu'une technologie plus récente permet de réduire significativement les coûts d'exploitation.
Notre objectif est de proposer des équipements performants, fiables et cohérents avec les contraintes réelles de votre activité.
Vous avez un projet nécessitant une solution de Vide industriel ?
Les experts GEFI vous accompagnent dans le choix de la technologie la plus adaptée à votre application.
